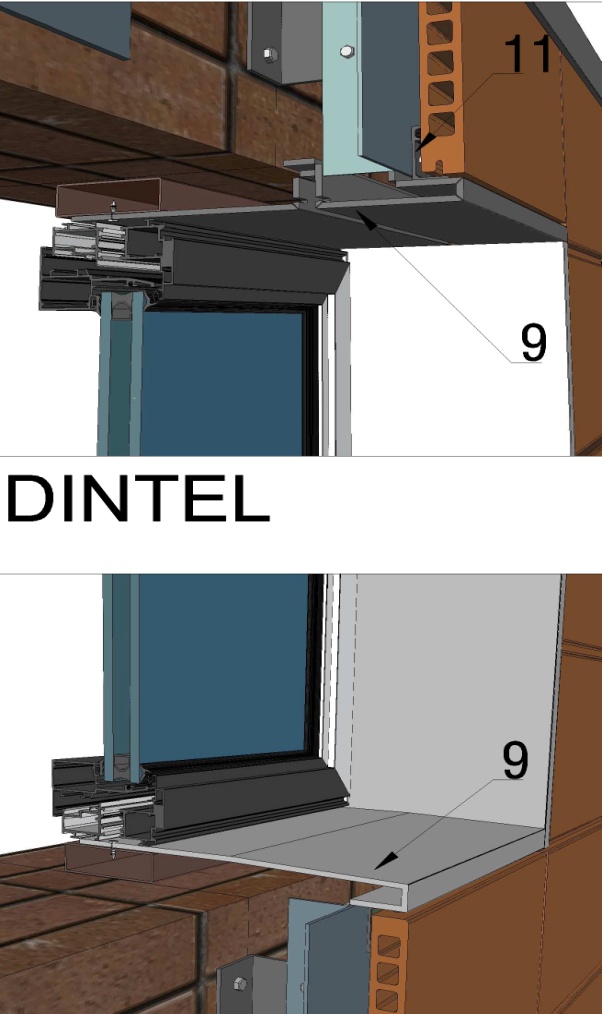

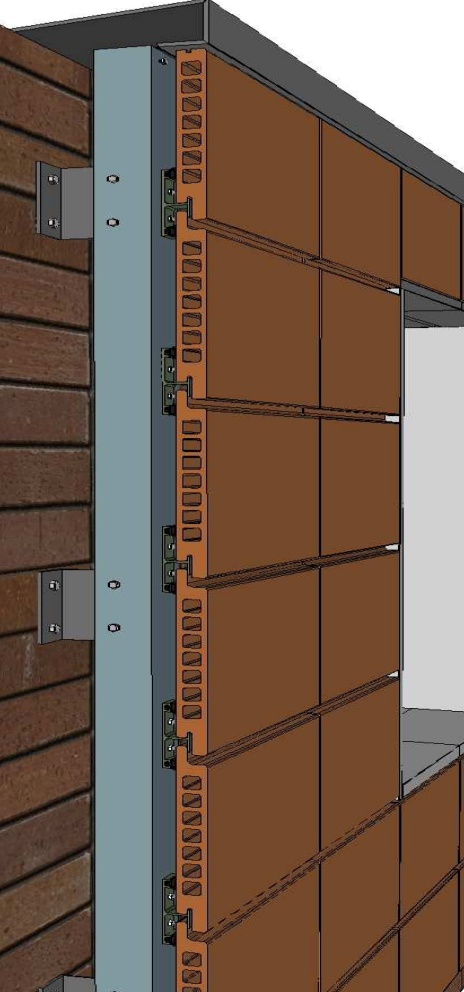

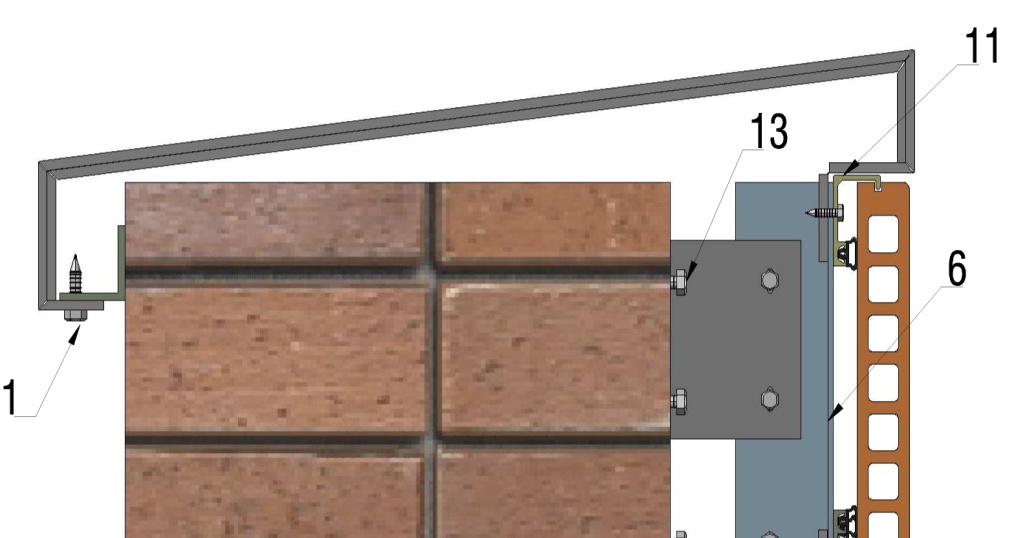

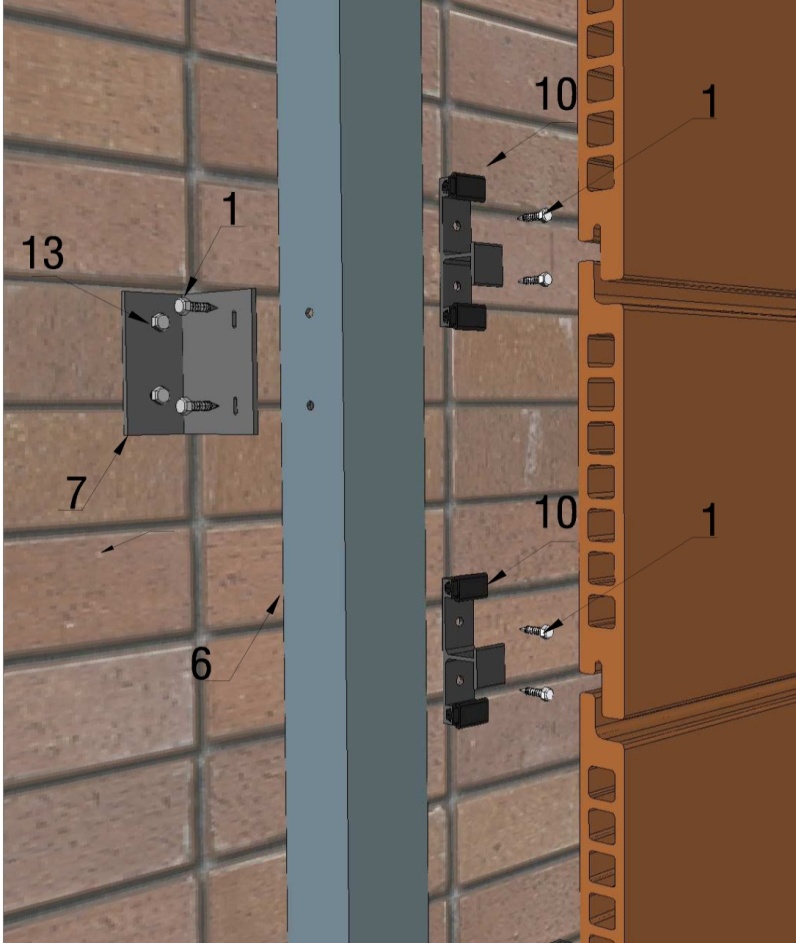

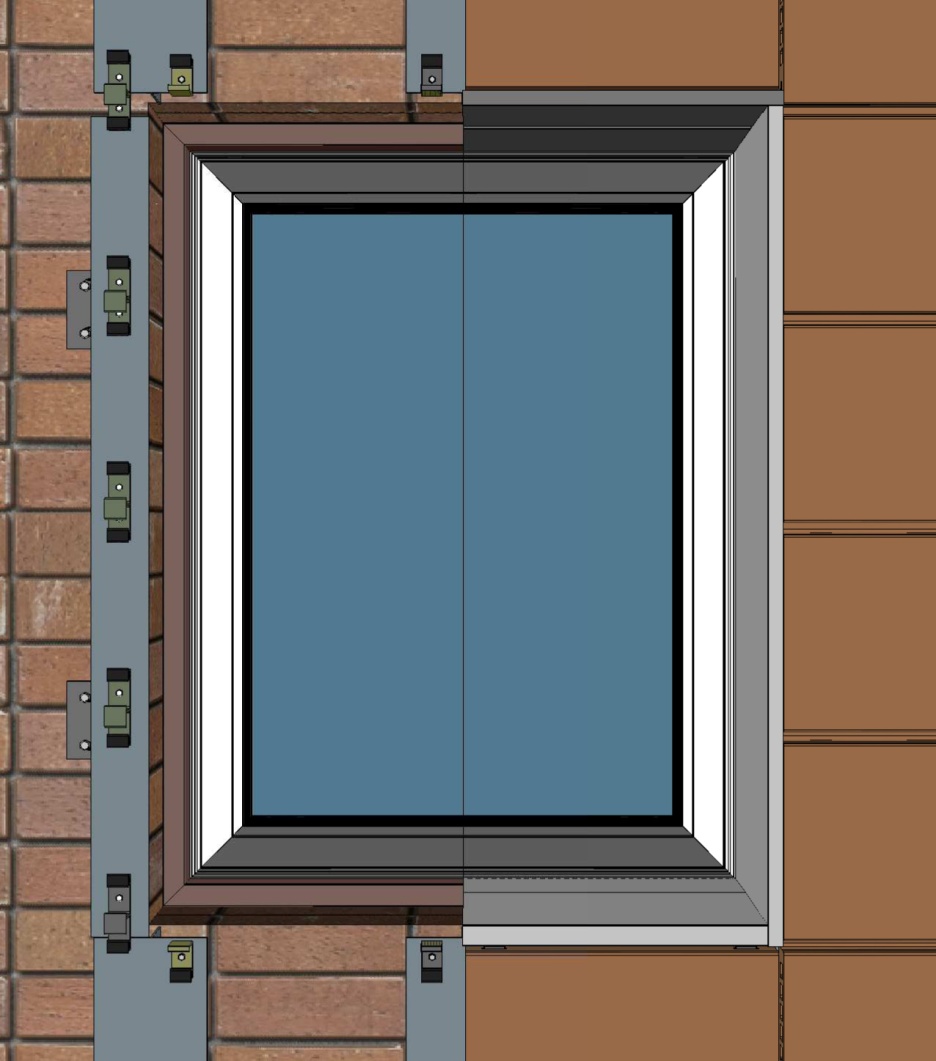

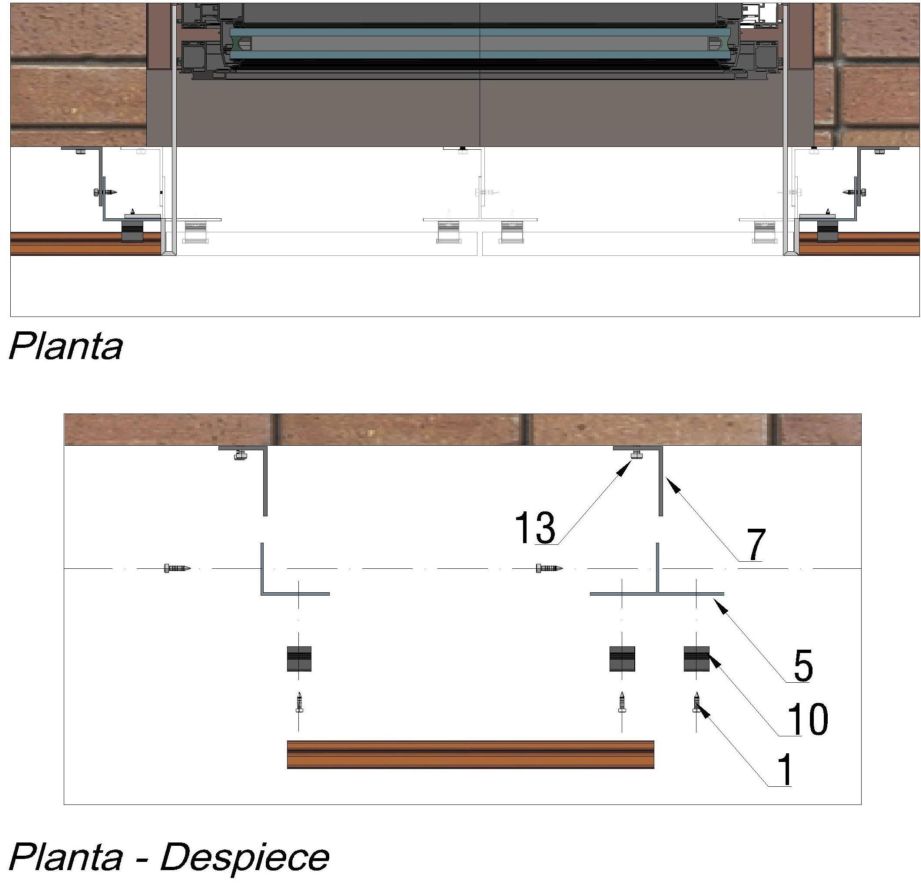

Vista Frontal de Montaje de Cerámico Sección Ventana Sección Dintel Isometría de Fachada Cerámico Sección vista en Planta Despiece - Isometría de Montaje Detalle Cumbrera -(Remate superior)
LEYENDA
1.-Tornillo Autotaladrante 5,5 x19mm Cabeza Hexagonal - A2. Inox. *
5.-Perfil T de 100 x 50mm. e = 2,5mm / 2 mm. *
6.-Perfil L de 50 x 50mm. e = 2 mm. *
7.-Escuadra 50x80x150mm. e = 3.5 mm. *
9.-Panel Composite e=4mm.
10.-Grapa de Cuelgue con goma anti-vibración
11.-Grapa de Cuelgue Arranque/Final
13.-Clavija de Fachada SDF-KB-8x60-V
* Dimensiones referenciales
